Mastercam2024全新功能亮点解析

Mastercam 2024 版本已正式推出，依托强劲的刀具路径、更高效的有序配置、灵活的刀具动作以及目前为止最具直观性的界面，优化了您的加工体验。下面为您介绍 Mastercam 2024 的十大全新功能，以及这些功能将如何助力您的车间生产。

1、B 轴轮廓增强功能

B轴轮廓车削操作新增了三大强化功能，分别是手动编辑刀具轴矢量、手动编辑可用刀片区域以及调整毛坯功能。借助这些强化功能，能够在加工过程中更精准地控制刀具与工件的接触状态，从而进一步提升刀具使用寿命和表面加工光洁度，同时让工作流程得到简化。

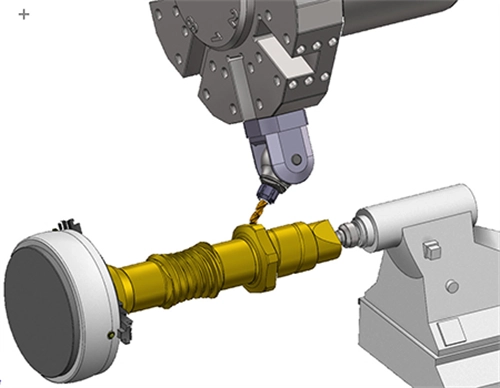

图1 B 轴轮廓增强功能

2、转塔式角度铣头

现在，您可以在车铣复合加工中使用安装在转塔上的角度铣头，从而可以使用安装在转塔上的刀具在角度平面上创建刀具路径。在车铣复合环境中，铣削和车削操作的生产率和易用性都将得到提高。

图2 转塔式角度铣头

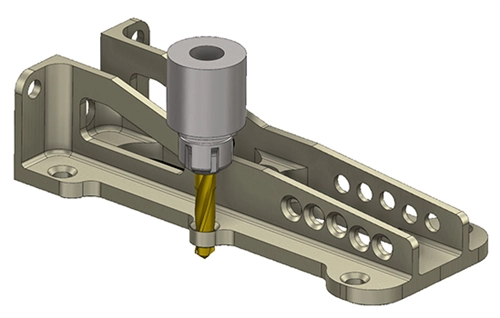

3、孔加工改进

工艺孔工具路径可将预先设定的工艺方案应用于零件的实体孔特征，这类特征包含了集成多个孔加工操作的内置功能库。把适配的工序导入到工作零件文件的功能，既能节省时间与成本，又能确保工序的一致性。

图3 孔加工改进

4、孔加工增强功能

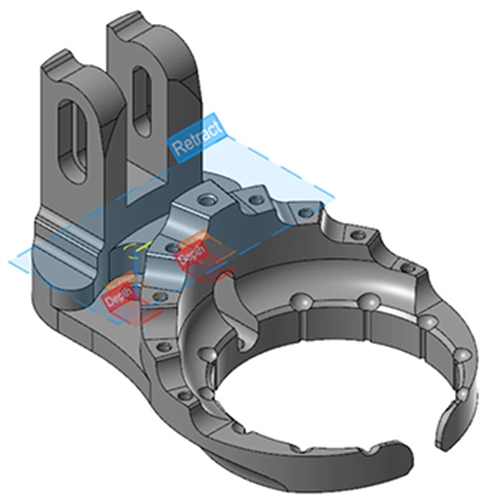

在孔加工与多轴刀具路径的对话框里，新添了“显示图形元素”按钮。借助这个按钮，用户能依据刀具路径的类型，来显示或隐藏像选定几何体的颜色、图形平面这类图形元素。如此一来，就能针对每个孔或者整个孔加工刀具路径，实现更具个性化的控制，为刀具路径的创建以及故障排查，提供快速的可视化辅助。

图4 孔加工增强功能

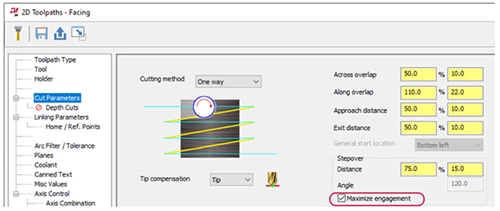

5、动态运动 - 最大化啮合

动态铣削、端面铣削与动态OptiRough刀具路径新增了“最大化啮合”选项，该选项可增加公称切屑的生成量，减少小切屑的数量，同时有助于避免产生易引发问题的独立材料碎块。不仅如此，Mastercam还能更快速地进入“跨步”状态，这对于延长刀具使用寿命、减轻振动、优化热量分布、促进顺畅排屑以及降低机床整体磨损都有积极作用。

图5 动态运动 - 最大化啮合

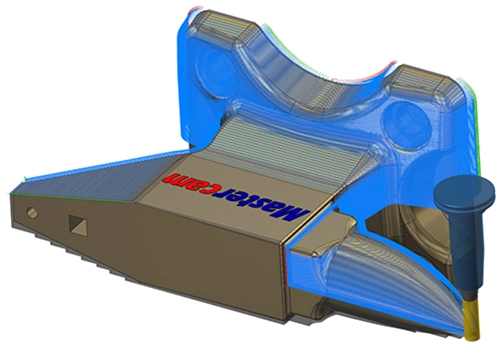

6、水线增强功能

水线刀具路径现在可以感知下切毛坯的情况，从而改进刀具路径运动，减少气割。

图6 水线增强功能

7、保存/加载工具路径默认值列表

保存与加载默认设置的增强功能，支持指定单个文件进行加载或保存操作。您能在不同刀具路径目标的默认设置间快速切换，也可将操作数据在文件间传输。这些优化既节省时间、提升用户体验，还显著增强了功能性、灵活性与整体实用性。

图7 保存/加载工具路径默认值列表

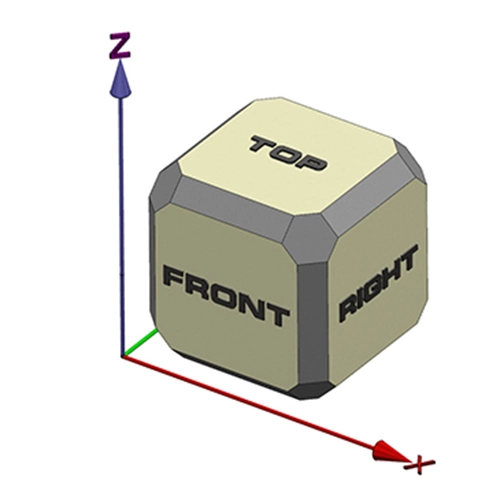

8、Gview 立方体--新的屏幕旋钮

新的Gview立方体对Mastercam传统的屏幕陀螺仪进行了增强，能以更具图形化的方式呈现平面方向。这款可选的Gview立方体具备丰富的交互功能，默认状态下与WCS相对应，同时提供诸多选项，让您可以对立方体及零件的屏幕显示进行控制。

图8 Gview 立方体--新的屏幕旋钮

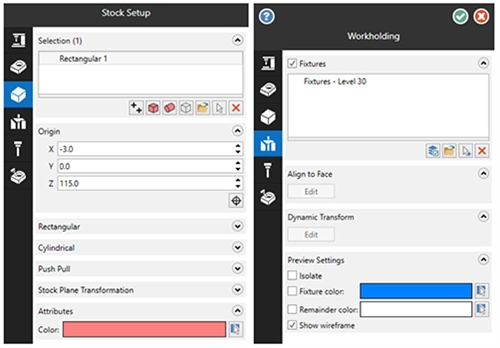

9、机床组设置库存更新

我们新增了三种更简便、更直观的选择方式，具体涵盖从两个角添加、添加矩形毛坯以及添加圆柱形毛坯。毛坯定义是用户需要完成的首要任务，这些全新的毛坯定义方法不仅简化并加速了这一流程，还能带来更优质的用户体验。

图9 机床组设置库存更新

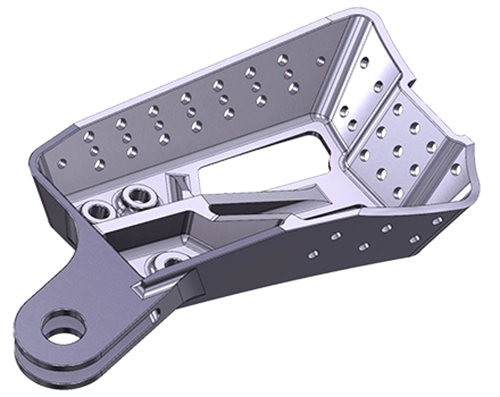

10、实体孔增强功能

新的实心孔增强功能涵盖了匹配上下边缘的边缘处理、调整现有通孔方向，以及通过单个现有孔操作生成新的实心操作。在为孔加工操作构建几何体时，这些功能意味着更高的灵活性、更少的操作步骤和更高效的时间利用。

图10 实体孔增强功能

以上就是关于mastercam2024新功能介绍的全部内容，更多新功能还需要各位小伙伴进入软件内体验，还在等什么，快快收藏吧！
